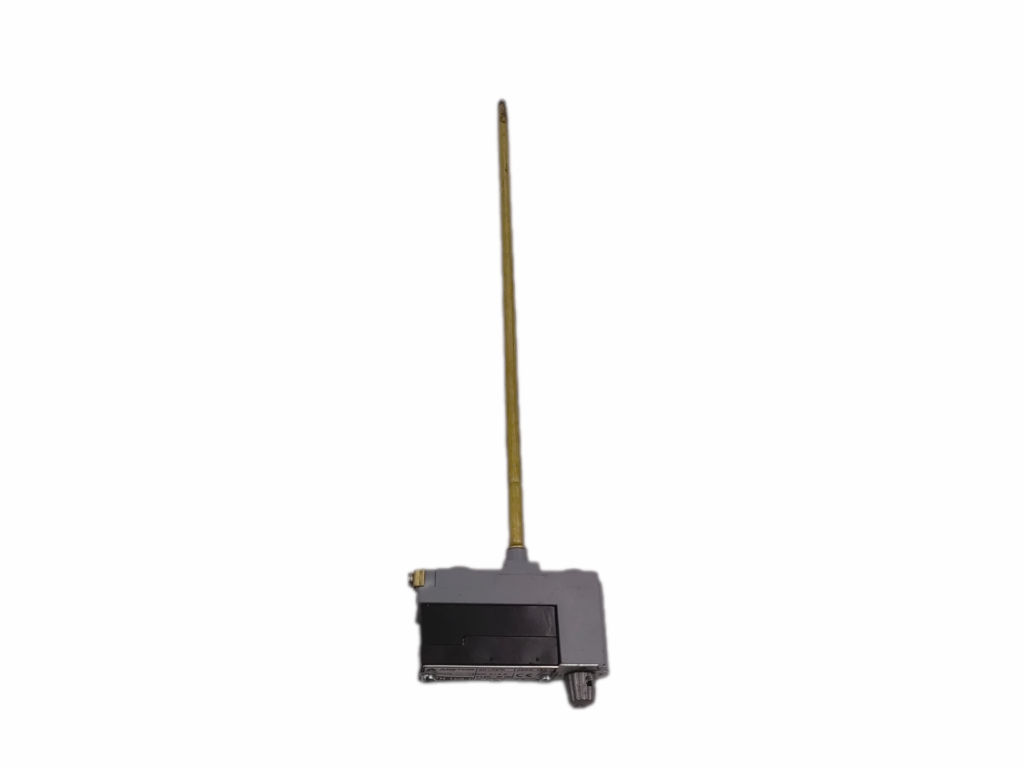

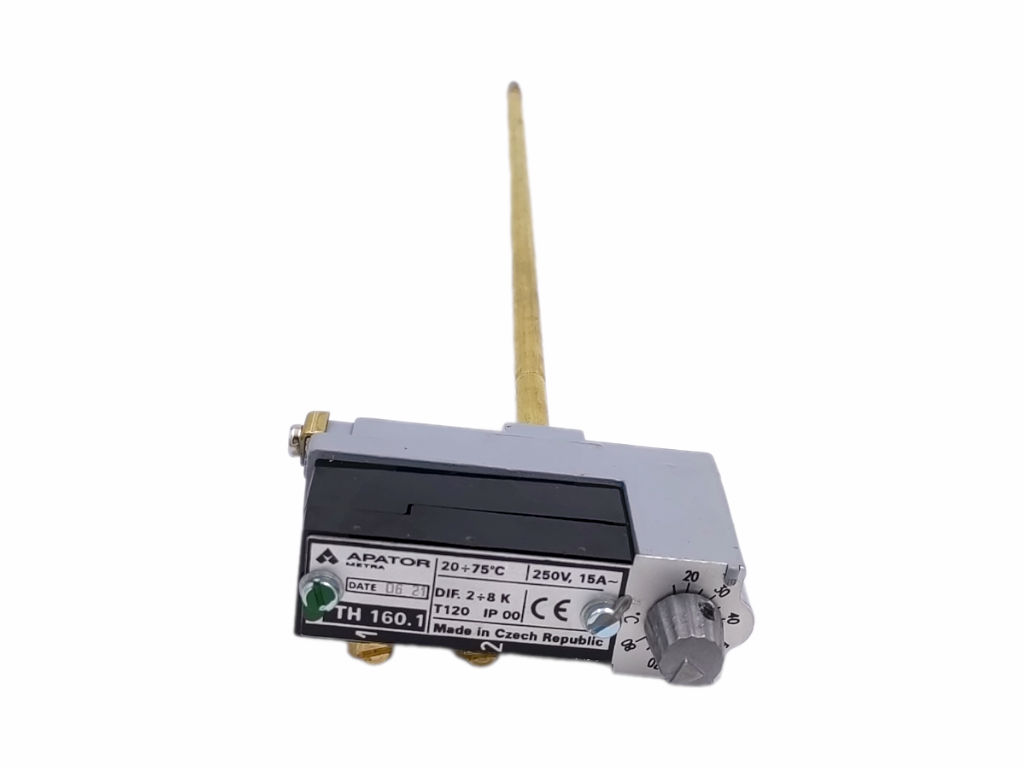

Termostat TH 160.1, 20 °C - 75 °C bez krytu, čidlo l = 330 mm
Univerzální termostat elektrokotle
Náhradní díl do bojleru. Termostat TH 160.1 bez krytu svorek je tepelně závislý jednopólový spínač, založený na principu nestejné teplotní dilatace dvou různých kovů. Termostat TH 160.1 je určen pro spínání elektrických obvodů, ale nikoliv jako hlavní spínač. Základem termostatu je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Termostat TH 160 se vyznačují vysokou odolností proti mechanickému poškození a nízkými náklady na provoz a údržbu. Termostat TH 160 se skládá ze dvou hlavních částí: teplotního čidla a spínací hlavice. Dilatační změny čidla se přenášejí prostřednictvím páky na spínač. Termostat se vyrábí v provedení rozpínacím (2 svorky) nebo přepínacím (3 svorky). Svorky jsou šroubové s možností připojení vodičů s max. průřezem 4 mm. K ochranné svorce musí být připojen ochranný vodič. Při montáži je nutno chránit stonek i hlavici před nárazy a dále je třeba zabránit deformacím stonku. K termostatu je možné dodat ochrannou jímku.
Parametry termostatu TH 160 - 169
Přesnost nastavení ±10 % z nejvyšší hodnoty jmenovité vypínací teploty nastavené na termostatu
Průměr stonku 8 mm
Max. teplota spínací hlavice 120 °C
Hmotnost cca 0,25 až 0,35 kg
Krytí IP 00
Životnost 10 000 cyklů
Typ Regulační rozsah [°C] Diference spín. teploty [K] Délka stonku
L1 ±3 [mm] Délka termostatu
L ±3 [mm] Jmenovité napětí, proud Počet svorek
TH 160 20-80 2÷8 315 388 250 V, 15 A st 2
TH 160.1 20-75 2÷8 315 388 250 V, 15 A st 2
TH 160.2 20-80 2÷8 315 388 250 V, 15 A st 3
TH 162 20-160 1÷16 100 164 250 V, 15 A st 3
TH 163 50-90 6÷16 100 173 250 V, 15 A st 3
TH 164 30-160 2÷10 160 233 250 V, 15 A st 3
TH 165 20-200 1÷10 160 224 250 V, 15 A st 3
TH 166 100-200 1÷10 200 273 250 V, 15 A st 3
TH 167 20-100 1÷10 250 323 250 V, 15 A st 3
TH 167.1 -10-50 1÷10 250 323 250 V, 15 A st 3
TH 169 60-120 2÷8 315 388 250 V, 15 A st 2
