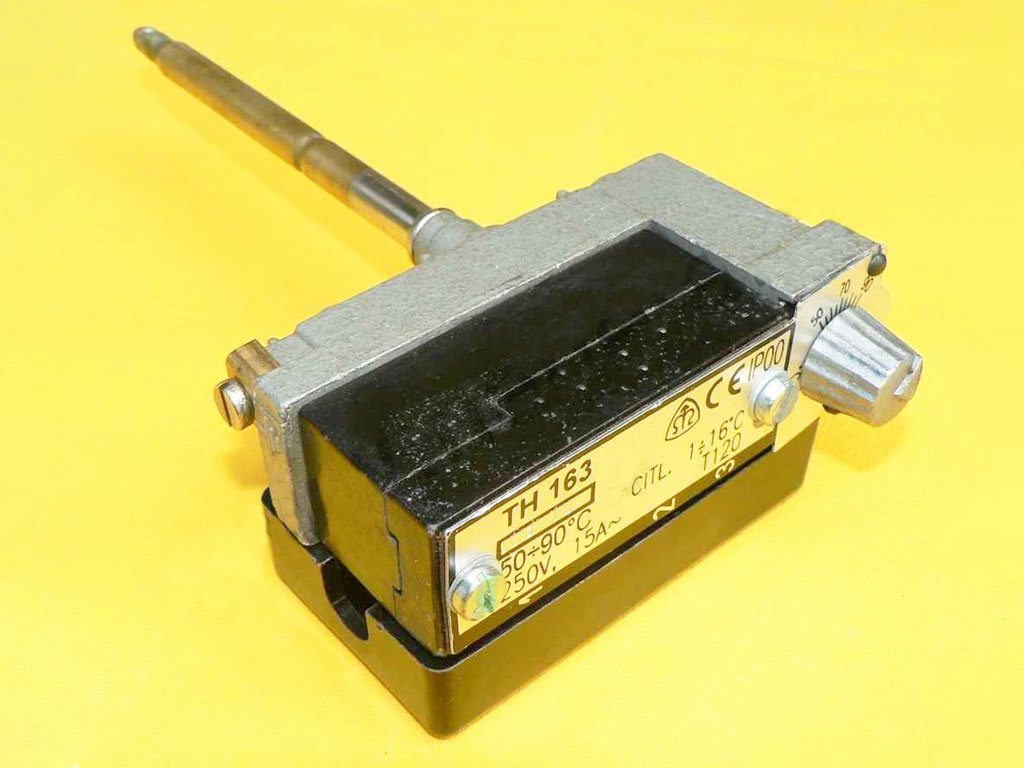

Termostat TH 163, 50°C - 90°C čidlo l=110mm
Přiložný termostat bojleru
Náhradní díly do ohřívače vody. Náhradní díl do bojleru. Termostat TH 163 je tepelně závislý jednopólový spínač, založený na principu nestejné teplotní dilatace dvou různých kovů. Termostat TH 163 je určen pro spínání elektrických obvodů, ale nikoliv jako hlavní spínač. Základem termostatu je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Termostat TH 163 se vyznačují vysokou odolností proti mechanickému poškození a nízkými náklady na provoz a údržbu. Termostat TH 163 se skládá ze dvou hlavních částí: teplotního čidla a spínací hlavice. Dilatační změny čidla se přenášejí prostřednictvím páky na spínač. Termostat se vyrábí v provedení rozpínacím (2 svorky) nebo přepínacím (3 svorky). Svorky jsou šroubové s možností připojení vodičů s max. průřezem 4 mm. K ochranné svorce musí být připojen ochranný vodič. Při montáži je nutno chránit stonek i hlavici před nárazy a dále je třeba zabránit deformacím stonku. K termostatu je možné dodat ochrannou jímku.
Parametry termostatu TH 160 - 169
Přesnost nastavení: ±10 % z nejvyšší hodnoty jmenovité vypínací teploty nastavené na termostatu
Průměr stonku: 8 mm
Max. teplota spínací hlavice: 120 °C
Hmotnost: cca 0,25 až 0,35 kg
Krytí: IP 00
Životnost: 10 000 cyklů
Typ Regulační rozsah [°C] Diference spín. teploty [K] Délka stonku L1 ±3 [mm] Délka termostatu L ±3 [mm] Jmenovité napětí, proud Počet svorek
TH 160 20-80 2÷8 315 388 250 V, 15 A st 2
TH 160.1 20-75 2÷8 315 388 250 V, 15 A st 2
TH 160.2 20-80 2÷8 315 388 250 V, 15 A st 3
TH 162 20-160 1÷16 100 164 250 V, 15 A st 3
TH 163 50-90 6÷16 100 173 250 V, 15 A st 3
TH 164 30-160 2÷10 160 233 250 V, 15 A st 3
TH 165 20-200 1÷10 160 224 250 V, 15 A st 3
TH 166 100-200 1÷10 200 273 250 V, 15 A st 3
TH 167 20-100 1÷10 250 323 250 V, 15 A st 3
TH 167.1 -10-50 1÷10 250 323 250 V, 15 A st 3
TH 169 60-120 2÷8 315 388 250 V, 15 A st 2
